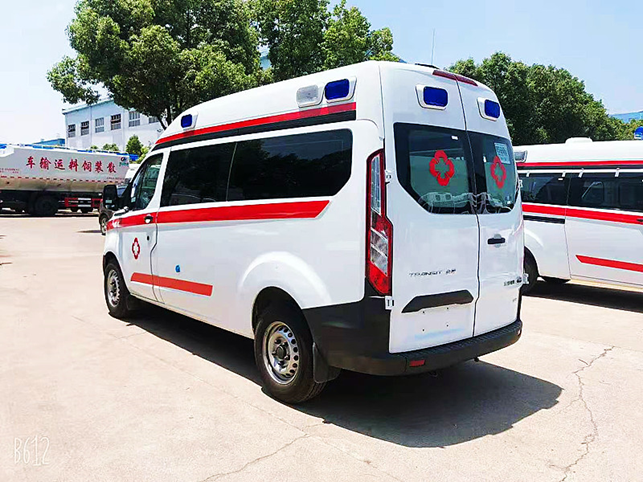

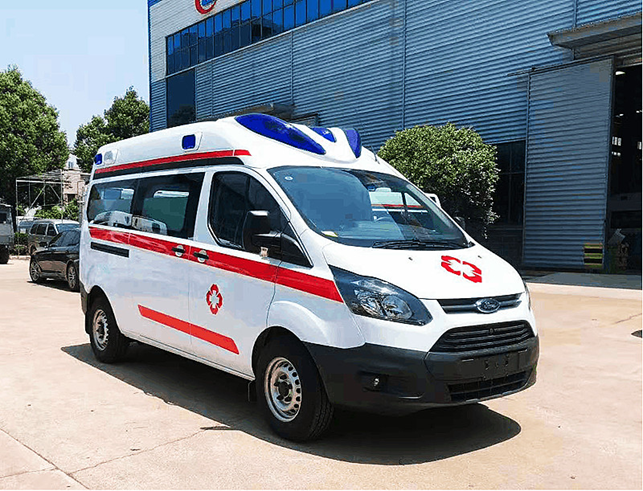

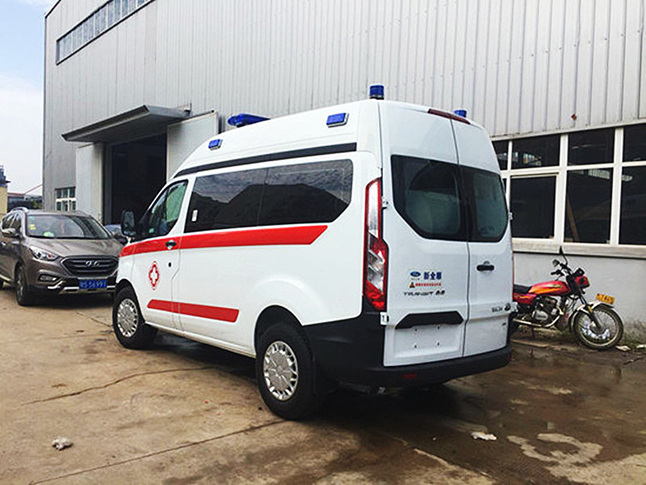

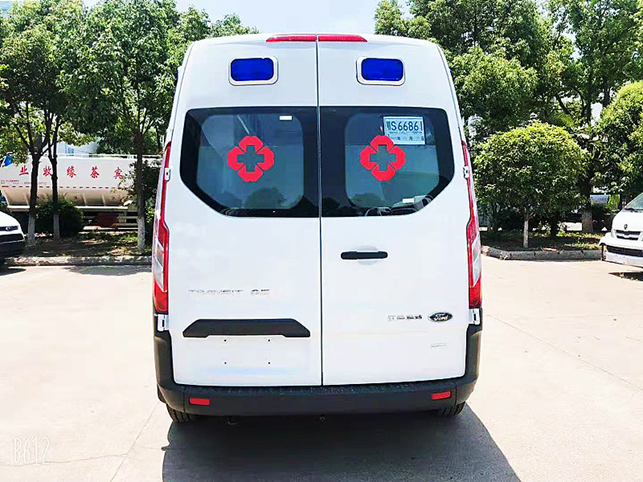

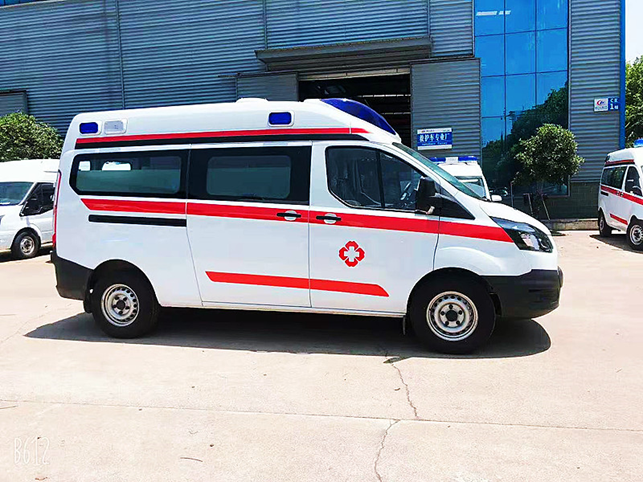

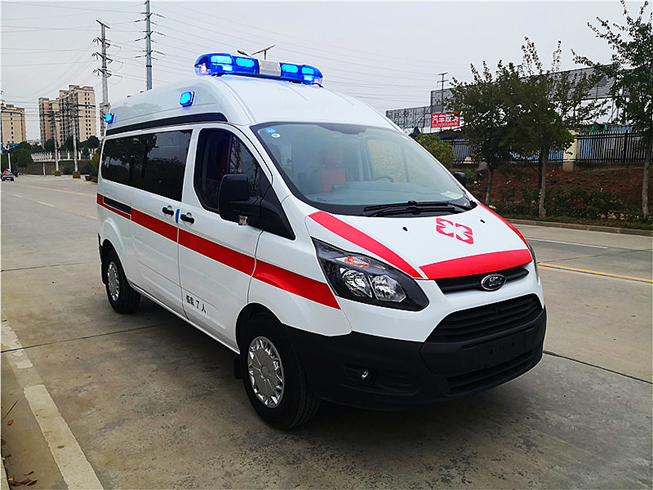

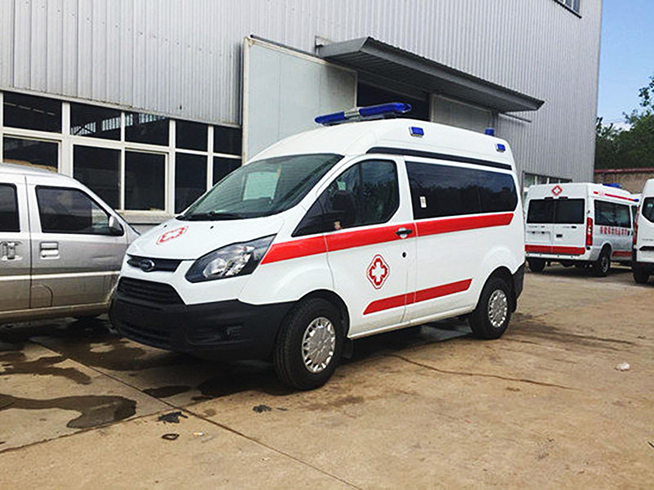

车辆外形图片嵌入式**

长排**

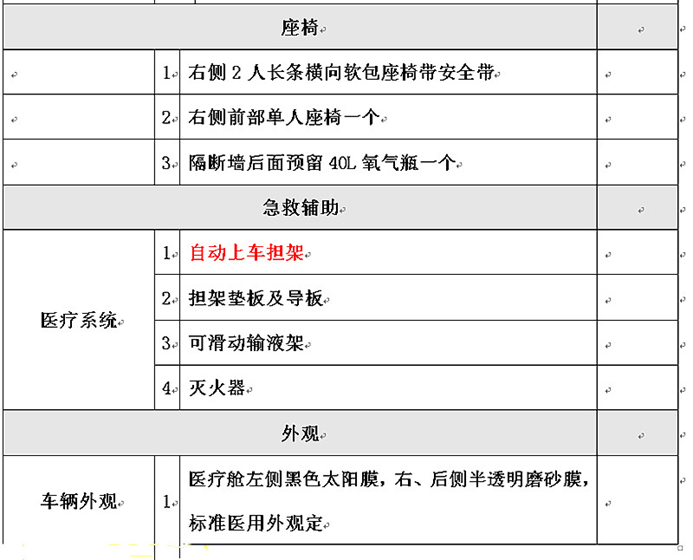

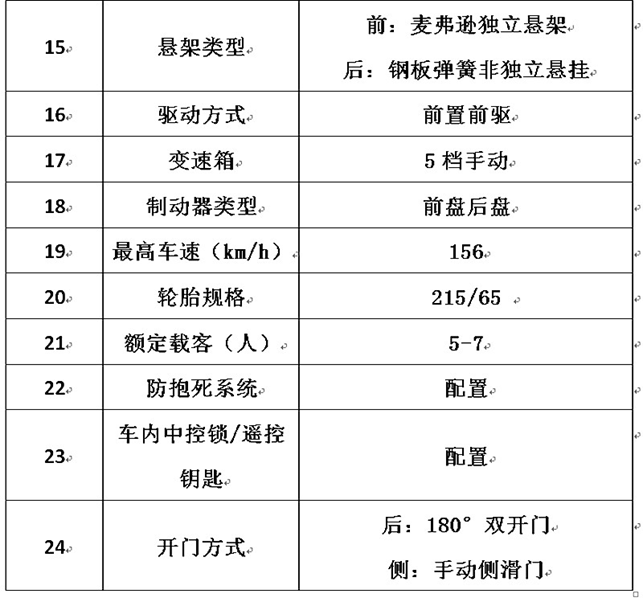

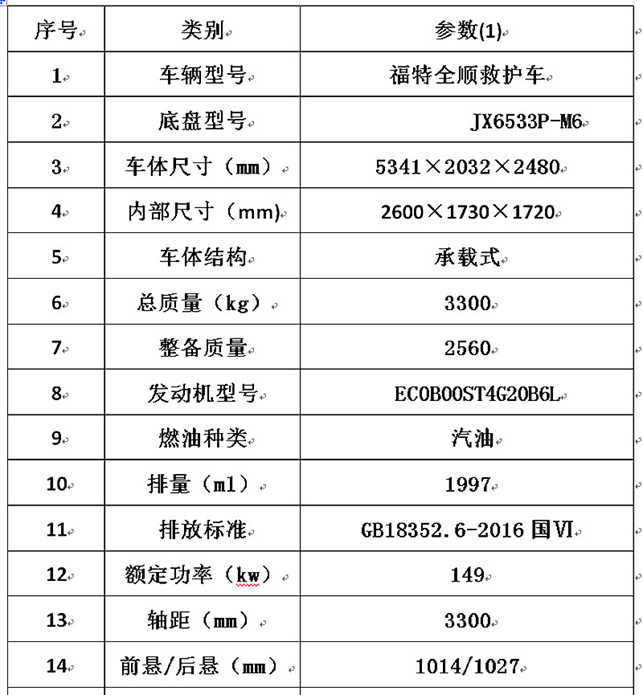

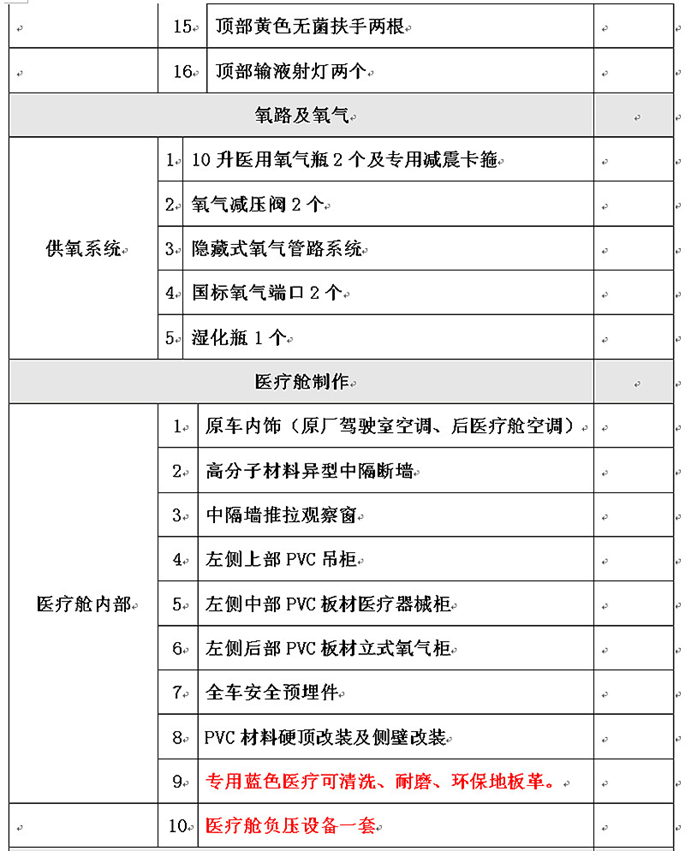

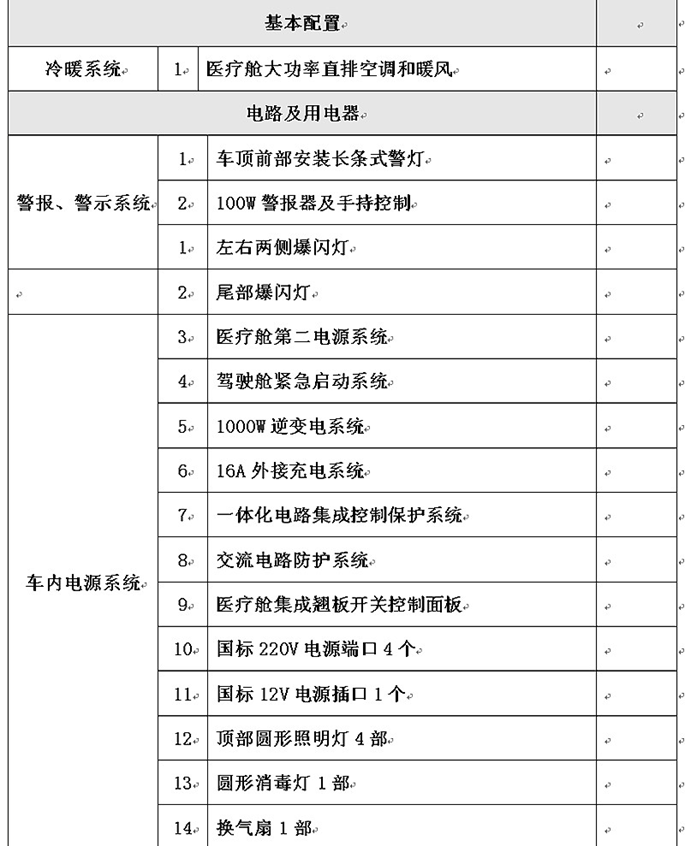

监护型配置清单

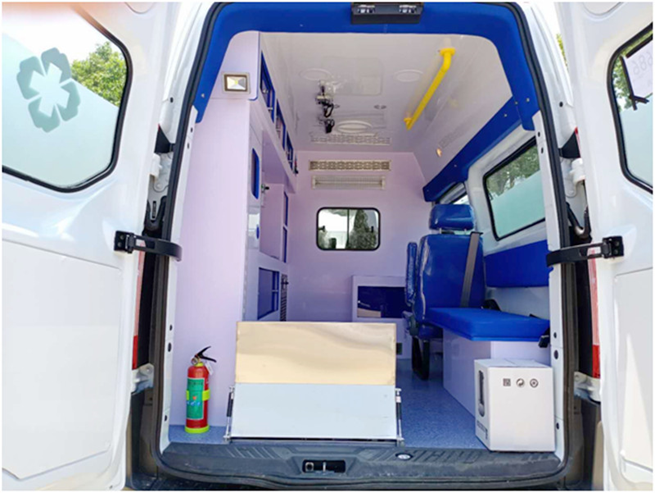

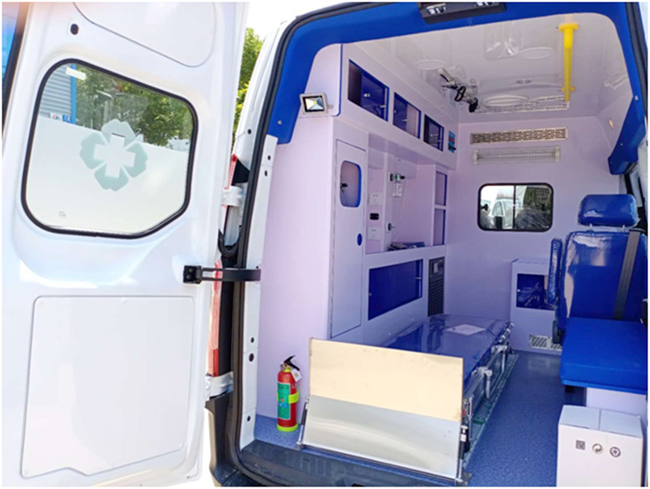

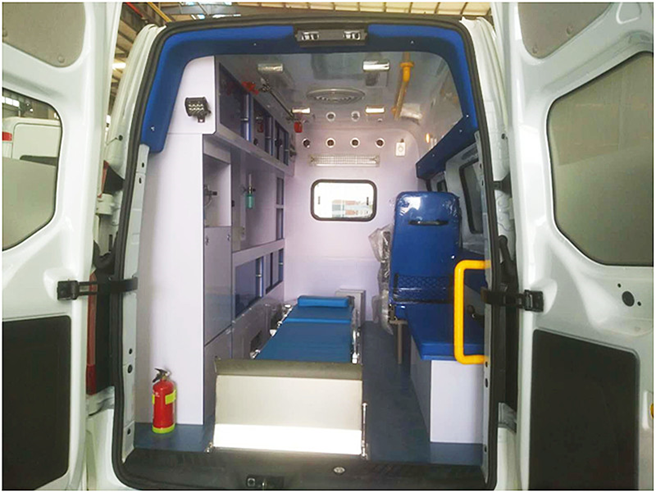

医疗舱内饰参考图片

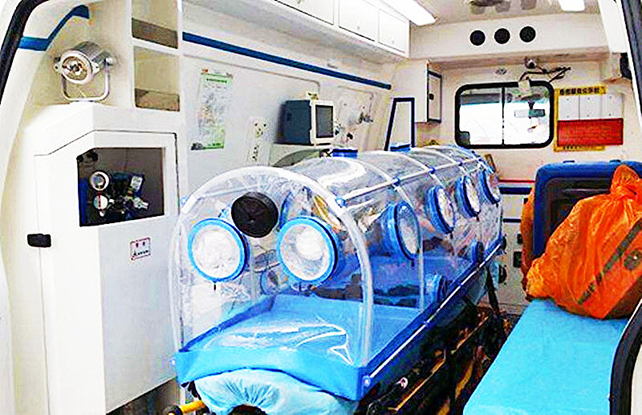

负压设备负压隔离舱

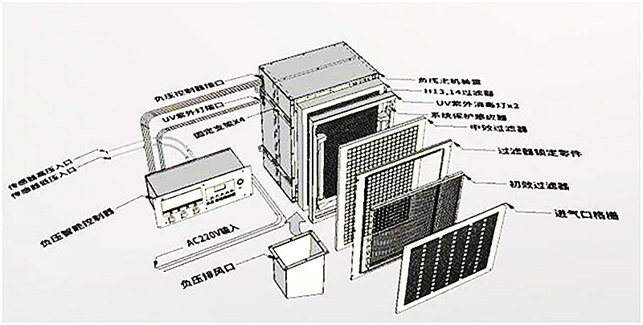

负压装置结构

1、负压装置从外到里依次是进气格栅、初效过滤、过滤器锁定零件、中效过滤器、消毒灯、H13,14高效过滤器、负压离心风机。这种结构紧凑、滤网的专门设计的锁定机构能保证压紧四周不泄露。还有就是消毒灯是安装在中效和高效滤网的中间，这样更有利于消毒。因为传染源都会直接穿过初效和中效滤网吸附在高效过滤器表面，消毒灯安装在中效和高效过滤器中间效果**，但成本比较高（市面上80%负压装置消毒灯都是安装在初效外面）；

2、负压装置的消毒灯采用医用级别的石英带臭氧消毒灯，所散发出来的臭氧能对装置内的死角进行消毒。

负压装置的电控单元

1、风机使用电压为：DC12V，电流1**的无刷高速涡轮风机，具有无级调整功能；

2、负压装置的显示装置使用**的4.3寸带触摸液晶显示屏，带触摸**功能。能方便对负压装置的参数进行设定和校准。

3、压差传感器采用RS485通信方式的高精度传感器，采集数据经过RS485方式传送给触摸屏显示，采用数字传输的负压值没有有任何偏差，所以精度及高。

4、负压装置的主控板采用ARM32位高速微处理器，能实时采集负压值并进行** ，由于风机采用直流无刷带调速功能，所以主控板会根据用户所设定的负压值进行动态调整（即让负压值自动稳定在设定范围），并且能根据用户设定的负压高、低值报**。

三、主要技术参数：

1、风机使用电压为：DC12V，电流1**（2400转）的无刷高速涡轮风机；

2、 高效空气过滤器对粒径0.3μm微粒气溶胶的滤除率达到99.999%

3、 换气次数：900m³/h

4、 负压-20～-60Pa，（因救护车病室的容积和密封性及需求设置而异）；

四、全新监测技术

1负压装置具有滤网使用寿命计算功能，精度可达10年内的任意**（即用户指定初次使用时间和10年内的任意**作为终止寿命）具备该功能的负压装置能更好的避免因过滤器失效后没有及时更换所造成的病毒泄露和传感的风险。

2、负压装置还具有消毒灯实际检测功能，如果消毒灯损坏，可以及时提醒用户更换。如果因消毒灯损坏，病菌都会吸附在过滤器表面，如果操作不当就很容易造成感染。

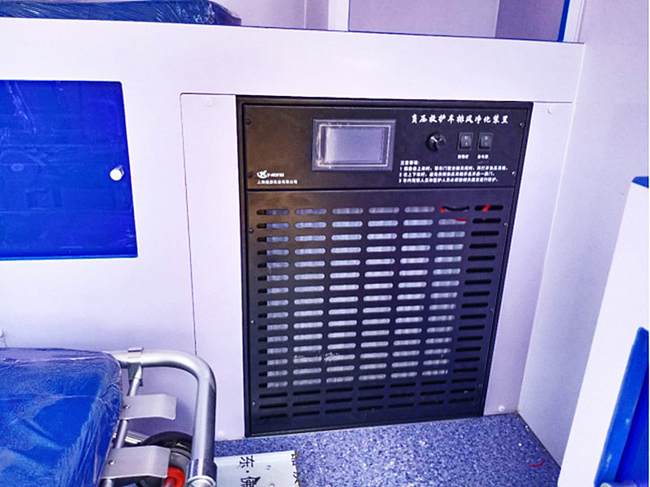

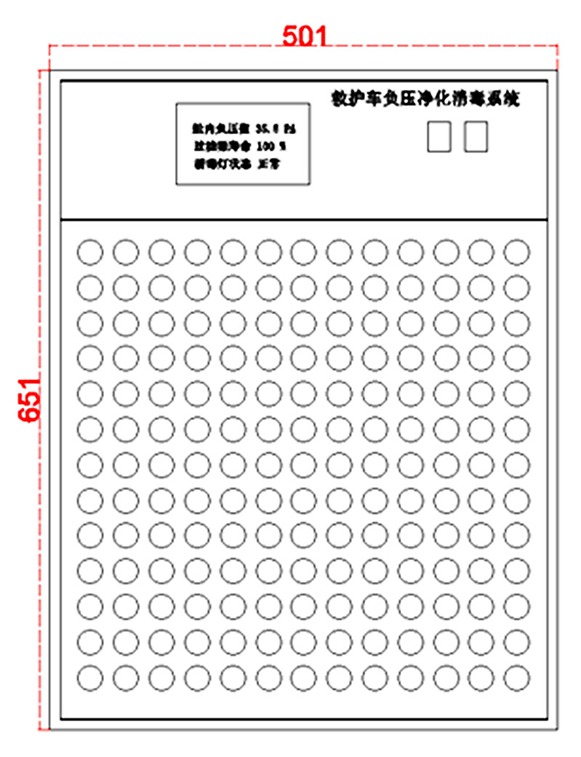

五、产品外形：

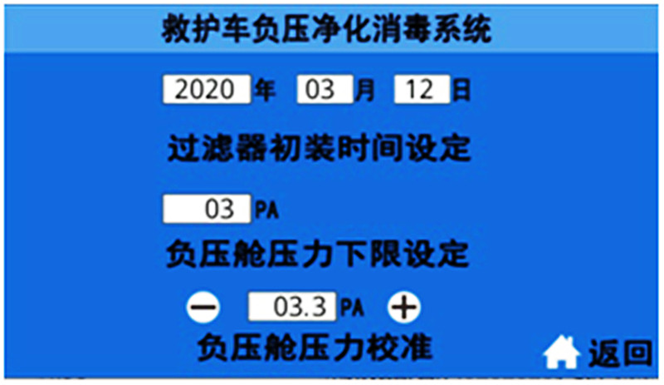

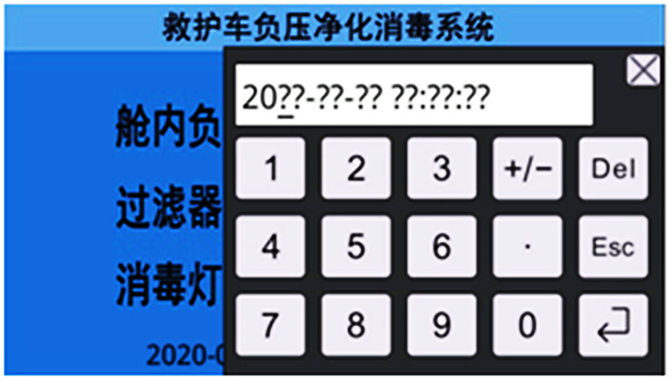

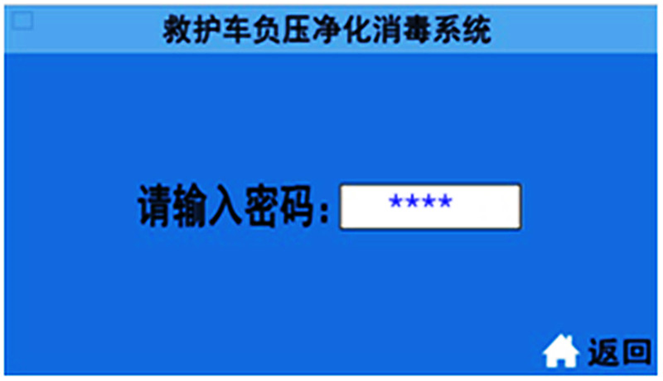

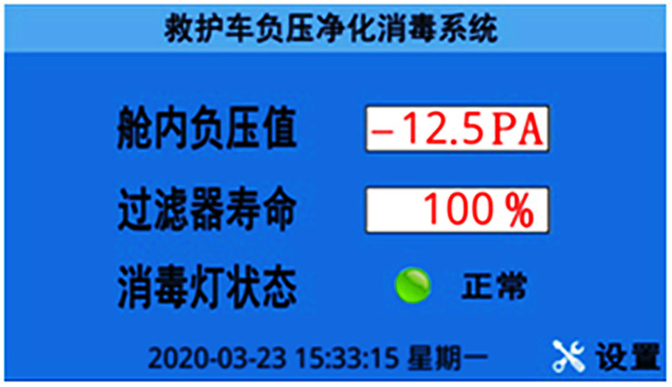

六、触摸屏操作界面

整车出具：整车合格证、底盘合格证、机动车辆上牌**、随车工具、

车辆质保手册、全国服务站名录等。

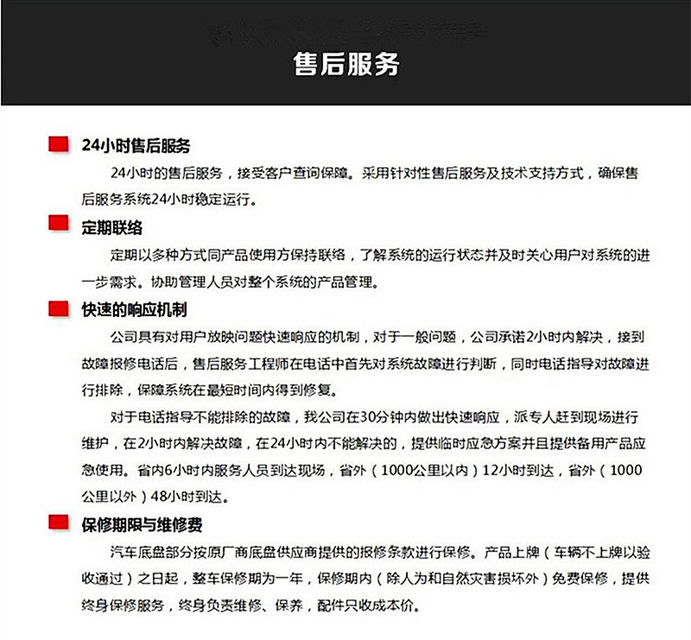

售后服务：依据供方及行业相关规定上装和下装分别由供方和主机厂在国内三包一年或三万公里，底盘部分全国联保。

购车流程：确定车型，配置，价格;签订合同，预付定金**公司账户，需方验收合格，支付尾款。
