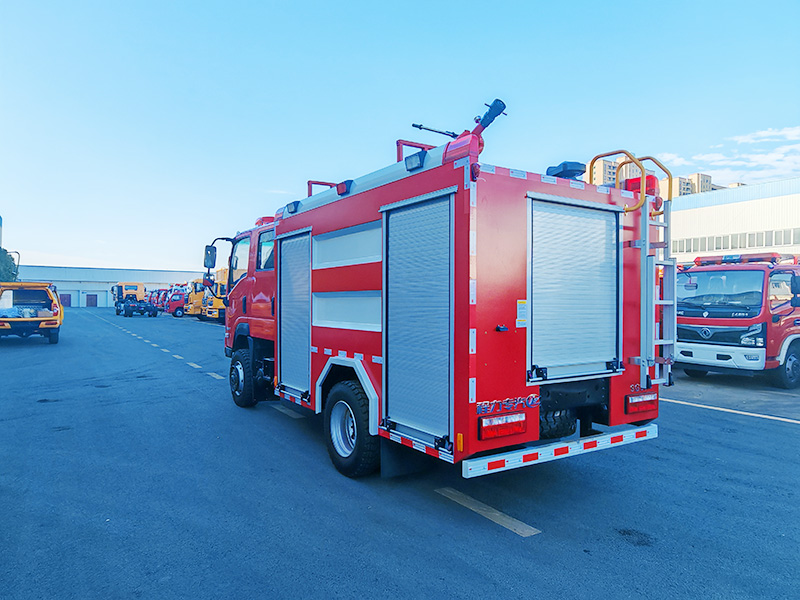

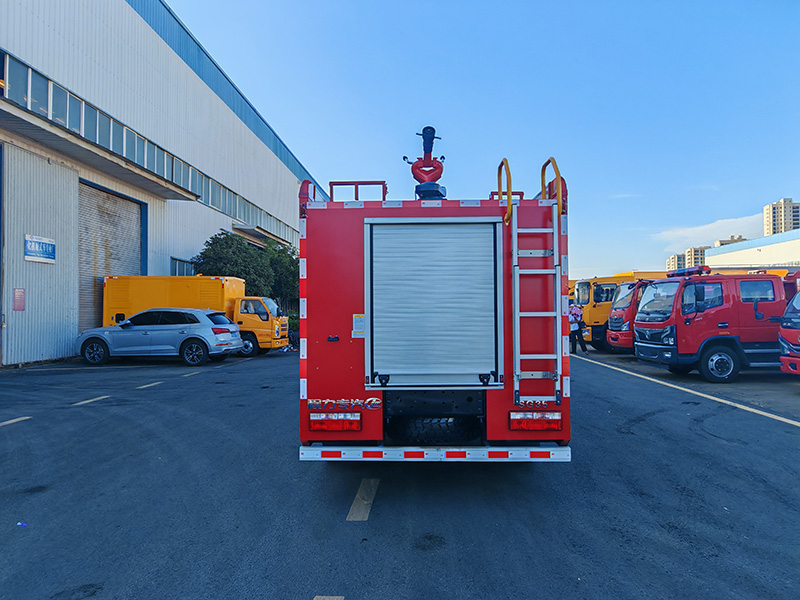

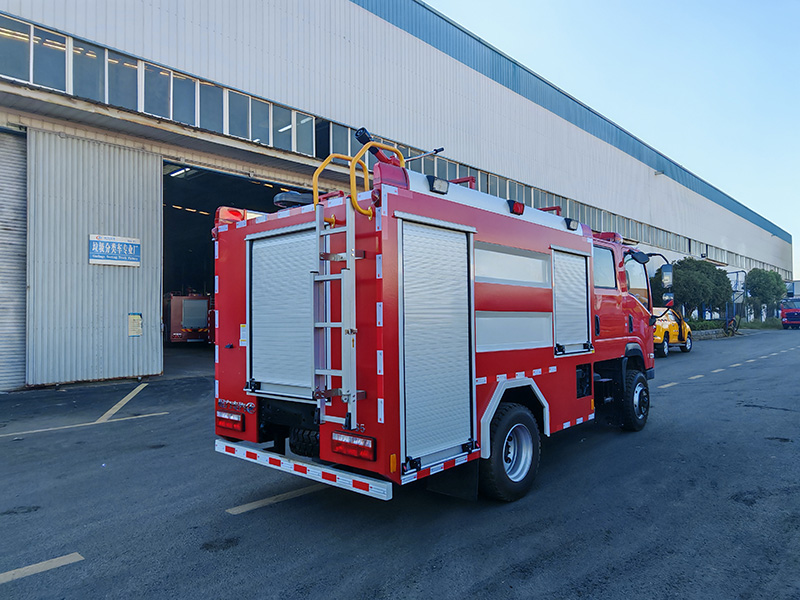

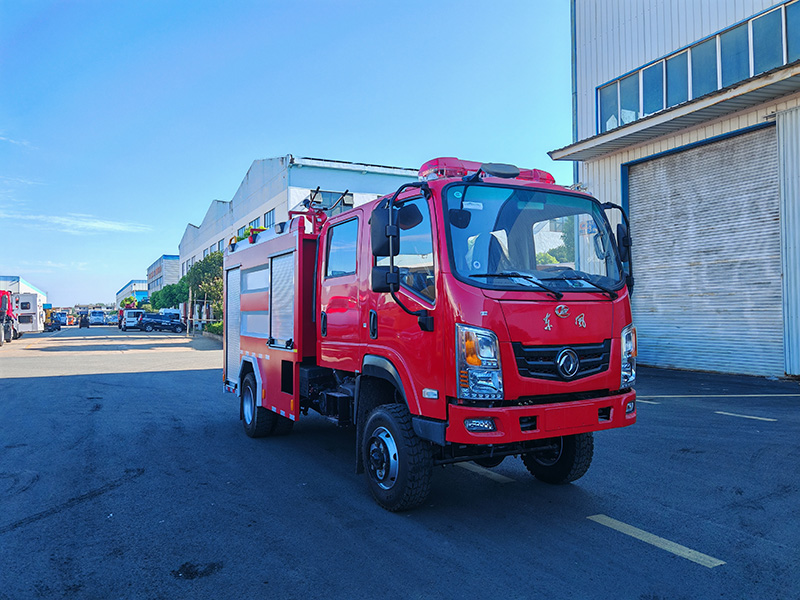

CLW5090GXFSG35/AXF水罐消防车

技术规格书

一、 底  盘

型    号：东风商用车有限公司/ EQ2110GSZ6DJ

发 动 机：安徽全柴动力股份有限公司

型号：Q25-152E60

功率：112kW

驱动型式：全轮驱动

轴    距：3400mm

排放标准：GB17691-2018国六

二、 驾驶室

结     构：原车双排座驾驶室

座位设置：3+3人

驾驶室内设备：除原车设备外，加装有取力器**开关、100W**报器、回转**开关。

三、 容  罐

容    量：水：3500Kg

材    质： 优质钢板，经高科技防腐处理

结    构： 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。

罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。

罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。

罐体设有1个76mm溢流管，车厢两边各1个76mm注入口，便于其他车辆供水加液之用。

设    备：1个人口孔，带有快速锁紧及开启装置。

1个液位指示器。

1个排污口，带不锈钢球阀。

2个注水口（左右各一）

工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

四、 消防泵及管路系统

消防泵：CB10/30低压消防泵

流    量： 30L/s

压    力： 1.0MPa

安装型式： 后置

真空泵：活塞式；

真空泵材质：耐磨、抗腐蚀达到密封要求；

引水时间≤35s，吸深≥7m。

**真空度：≥85kPa；

管路系统

吸水管路：水泵设有Φ100mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ100mm蝶阀的进水口，用于与水罐相连接。

出水管路：

   车顶设置1个Φ76mm出水消防炮管路及**阀，采用挠性接头；

泵房左右两侧各设置1个Φ65mm手动球阀**的出水口。

注水管路：泵房内设置1个Φ76mm水泵向罐内注水管路及**阀；

车厢左右两侧各有1个Φ76mm注水管，可向罐内注水并设有闷盖。

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及**阀。

五、 消防炮

型    号：PS8/30W型消防炮

流    量：30（1/s）

射    程：水≥55m

压    力：1.0MPa

位  置：位于水罐顶部。

控  制：采用手动**，带锁止机构，方便操作。

六、 取力器

型    式：全功率夹心取力器

冷却方式：强制式水冷

润滑方式：飞溅式油润滑

操纵方式：驾驶室内仪表盘处操作挂取力器，取力器结合方便平稳，无异响。

安  装：取力器与发动机匹配良好，**安装，结合后无自行脱落现象。

七、 器材箱及泵房

主要材质：

骨架、蒙皮均为优质碳钢；内部器材架采用铝合金型材，内饰板为氧化处理的铝板。

基本结构：

1、为整体结构，其前部为器材箱，后部为泵房。

2、后部为泵室,配有仪表板及操作系统，器材箱和泵室均设带锁卷帘门。框架焊接结构，并确保其强度和刚度。

3、空间可任意调整，器材箱设排水孔。

4、器材箱可靠、美观、可任意调节，配有大空间帘子门器材箱，确保空间充分利用。

5、车厢及泵房设有照明灯，满足夜间灭火作战时的照明需要。

6、车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子站立面做防滑处理。

7、在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

铝合金卷帘门：

1、所有器材厢及泵室都采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。

2、卷帘门两侧滑道内有铆钉固定，以免脱落。

3、每个器材厢内有照明灯，由卷帘门开闭**。

4、左、右各配有铝合金帘子门，后尾一扇，安全可靠，美观实用。

基本原则：

（一）按战斗编成和战斗展开设计器材集成；

（二）按人体工程学原理设计各种器材托架；

（三）无须任何攀登工具，取用箱内任何器材简明实用的原则。

（四）按使用逻辑关系和使用频率放置器材；

（五）站在地面或踏板上1-2动作内取用任何器材。

八、电器系统

1、驾驶室顶部配备红色长排豪华**。

2、**报器功率为100W；

3、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。

4、车顶配有火场照明灯1只；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。

5、所有器材箱均安装LED照明灯，方便夜间作战照明之用。

6、车辆两侧上方各配有三盏爆闪灯，下方安装安全标识灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均有照明灯。

7、**报器、**、频闪灯、电路为**式附加电路，**器件安装在驾驶室内。

8、所有线路均采用套管进行保护。

9、泵房内仪表板上设备：液位表、转速表、压力表、真空表、器材箱照明开关等。

九、仪表板及板上设备

1、所有**手柄、开关、指示灯的近旁都有中文标识；

2、有操作步骤说明。

3、所有标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响。

4、操作面板采用优质铝板，美观、耐用，整体重量较轻。

5、泵房操作系统设置在车辆尾部，无压力出口，保证操作人员的安全。

十、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

十一、随车文件

1）底盘使用说明书                         2）底盘质量保修卡

3）底盘维修手册                           4）底盘合格证

5）随车工具清单                           6）发动机号码拓印件

7）底盘号码拓印件                         8）消防车使用说明书

9）消防交接清单                           10）消防车合格证

器材配备表

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力，已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开，售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障：本公司服务是严格履行公司程序文件和质量手册，结合市场和用户的要求，给予保障。

三、服务宗旨：专业创造价值，诚信铸就未来！

四、服务机构：在销售公司下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则

在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过 25000公里之内，因设计、装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。

具体服务如下：

1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

3、免费培训操作员：

⑴ 由我厂安排工程师现场指导，学习理论及实际操作；
⑵ 掌握专用车的基本理论，性能以及功能；
⑶ 按程序能熟练的操作；
⑷ 能进行正常的日常维护，排除一般技术故障。
